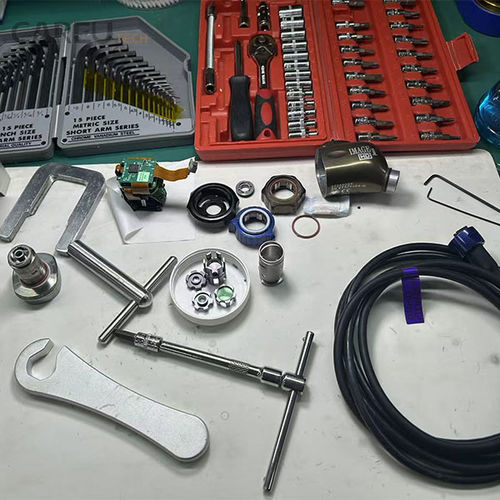

روش جداسازی سر دوربین از طریق Storz 22220055 H3-Z

روش عمومی جداسازی

مراحل دقیق می توانند کمی متفاوت باشند، اما این روش استاندارد برای اکثر سر دوربین های اندوسکوپی سخت مانند H3-Z است.

مرحله ۱: بازرسی و آماده سازی خارجی

1. به صورت فیزیکی سر دوربین را برای هر گونه آسیب ظاهری بررسی کنید.

2. هر قدم رو عکس بگيراین مرجع شما برای جمع آوری مجدد است.

3. سر دوربین را روی فرش ESD خود قرار دهید و بند مچ دست خود را متصل کنید.

4. سر دوربین را از کابل اتصال آن جدا کنید (اگر طراحی ماژولار باشد). این کار معمولاً شامل باز کردن و جدا کردن کانکتور C-Mount یا کانکتور سبک چنگال است.

مرحله ۲: برداشتن پوسته بیرونی

1. پیچ های کوچکی را که در خارج از سر دوربین قرار دارند پیدا کنید و آنها را بردارید. این پیچ ها اغلب در زیر برچسب های گارانتی یا دستگیره های لاستیکی پنهان می شوند.پاک کردن این برچسب ها تضمین رو باطل میکنه

2. معمولاً این محفظه از دو نصف پوسته تشکیل شده است. با استفاده از اسپدگرهای پلاستیکی، به دقت این دو قسمت را از هم جدا کنید و به دور خیاط حرکت کنید.از ابزار فلزی استفاده نکنیدچون اونها محفظه آلومينيومي رو مي کشند

3. وقتي که پوسته جدا شد، شما به اجراي اصلي داخلي دسترسي داريد.

مرحله سوم: جدا کردن اجزای داخلی

1. حالا می توانید صفحه اصلی مدار چاپی (PCB) ، بلوک سنسور و کانکتور راهنمای نور را ببینید.

2. قبل از برداشتن هر چیزی، جهت گیری و قرار دادن تمام اجزای آن را یادداشت کنید.

3. هر کابل رباطی را با دقت جدا کنید. این کانکتورها اغلب دارای یک قفل قفل کوچک هستند که قبل از اینکه کابل از آن خارج شود باید باز شود.

4. هر گونه سیم کشی دیگری را یادداشت کنید و از آن جدا کنید.

مرحله ۴: دسترسی به سنسور و اپتیک

1. سنسور معمولاً در یک بلوک فلزی جداگانه که به PCB اصلی یا محفظه جلو متصل است قرار دارد.

2. بلوک سنسور را از قرار دادن آن جدا کنید. این یک مرحله حیاتی است. سنسور نباید خم شود یا مجبور شود.

3. لنز لنز جلویی احتمالاً در انتهای دور سر دوربین بسته شده است. اغلب بدون ابزارهای مطبوعات خاص قابل استفاده نیست.

مرحله پنجم: تمیز کردن (در صورت لزوم)

• لنز جلویی:اگر لنز جلویی کثیف است، ابتدا آن را با یک انفجار هوا فشرده تمیز کنید.یک قطره کوچک از پاک کننده لنز را روی یک پارچه مایکروفیبر قرار دهید و به آرامی لنز را در یک حرکت دایره ای از مرکز به بیرون پاک کنید.هرگز مایع را مستقیماً روی لنز قرار ندهید.

• سنسور: خیلی مراقب باشینسنسور شکننده است. از یک پاک کننده سنسور اختصاصی که برای اندازه آن طراحی شده است استفاده کنید. یک قطره مایع تمیز کننده سنسور را بر روی سوب اعمال کنید و سنسور را در یک گذر یکپارچه پاک کنید. پاک نکنید.

• اپتیک داخلی:به طور کلی توصیه نمی شود که مجموعه ی پریزمی داخلی جدا شود. اگر گرد و غبار در داخل باشد، استفاده از یک جریان بسیار ملایم از هوا فشرده امن ترین روش است.
